ಸಕ್ರಿಯ ಹಾರ್ಮೋನಿಕ್ ಫಿಲ್ಟರ್‌ಗಳು(AHF-150-0.4-4L-W)
ಪೆಟ್ರಿಫಿಕೇಶನ್
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ಥೈರಿಸ್ಟರ್, ಇನ್ವರ್ಟರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ವೇಗದ ಫ್ಯಾನ್, ಎಲ್ಲಾ ರೀತಿಯ ಪಂಪ್ಗಳು
ಡೇಟಾ ಸೆಂಟರ್ ಉದ್ಯಮ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ಯುಪಿಎಸ್, ರಿಕ್ಟಿಫೈಯರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ಯುಪಿಎಸ್, ಹವಾನಿಯಂತ್ರಣ, ಎಲಿವೇಟರ್, ಎಲ್ಇಡಿ ದೀಪಗಳು
ಆಟೋಮೊಬೈಲ್ ತಯಾರಿಕೆ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ಇನ್ವರ್ಟರ್, ರಿಕ್ಟಿಫೈಯರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ವೆಲ್ಡಿಂಗ್ ಯಂತ್ರ, ರವಾನೆ ವ್ಯವಸ್ಥೆ
ಕಸದಿಂದ ವಿದ್ಯುತ್ ಉತ್ಪಾದನೆ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ರಿಕ್ಟಿಫೈಯರ್, ಇನ್ವರ್ಟರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ಎಲ್ಲಾ ರೀತಿಯ ಪಂಪ್ಗಳು
ಒಳಚರಂಡಿ ಸಂಸ್ಕರಣೆ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ಇನ್ವರ್ಟರ್, ರಿಕ್ಟಿಫೈಯರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ಫ್ಯಾನ್, ಪಂಪ್
ಕಾರ್ ಚಾರ್ಜಿಂಗ್ ರಾಶಿ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ರಿಕ್ಟಿಫೈಯರ್
ಹಾರ್ಮೋನಿಕ್ ಸಾಧನ: ಚಾರ್ಜರ್
ಸೆಮಿಕಂಡಕ್ಟರ್
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ಥೈರಿಸ್ಟರ್, ಸಿಂಗಲ್ ಸ್ಫಟಿಕ ಕುಲುಮೆ
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ಸ್ಫಟಿಕ ಶಿಲೆ, ಥೈರಿಸ್ಟರ್
ಆಸ್ಪತ್ರೆ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ರಿಕ್ಟಿಫೈಯರ್, ಯುಪಿಎಸ್, ಇನ್ವರ್ಟರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ನಿಖರವಾದ ಉಪಕರಣಗಳು, ಎಲ್ಇಡಿ ದೀಪಗಳು, ಎಲಿವೇಟರ್ಗಳು, ಯುಪಿಎಸ್
ಕಾಗದದ ಉದ್ಯಮ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ಹ್ಯಾಲೊಜೆನ್ ದೀಪ, ಇನ್ವರ್ಟರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ಪಲ್ಪರ್, ಪೇಪರ್ ಕಟಿಂಗ್, ಓವರ್ಪ್ರೆಸ್, ಆರ್ಕ್ ಲ್ಯಾಂಪ್
ಕಬ್ಬಿಣ ಮತ್ತು ಉಕ್ಕಿನ ಕರಗುವಿಕೆ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ರಿಕ್ಟಿಫೈಯರ್, ಇನ್ವರ್ಟರ್, ಥೈರಿಸ್ಟರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ಬ್ಲಾಸ್ಟ್ ಫರ್ನೇಸ್, ಮಧ್ಯಂತರ ಆವರ್ತನ ಕುಲುಮೆ
ಕೊರೆಯುವ ವೇದಿಕೆ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ರಿಕ್ಟಿಫೈಯರ್, ಇನ್ವರ್ಟರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ಎಸಿ ಜನರೇಟರ್ ಸೆಟ್, ಪಂಪ್
ಆಧುನಿಕ ವಾಸ್ತುಶಿಲ್ಪ
ಹಾರ್ಮೋನಿಕ್ ಮೂಲ: ರಿಕ್ಟಿಫೈಯರ್, ಇನ್ವರ್ಟರ್
ಹಾರ್ಮೋನಿಕ್ ಉಪಕರಣಗಳು: ಸ್ವಿಚಿಂಗ್ ವಿದ್ಯುತ್ ಸರಬರಾಜು, ಹವಾನಿಯಂತ್ರಣ, ಎಲಿವೇಟರ್, ಎಲ್ಇಡಿ
ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್ ಕ್ಷೇತ್ರ
| ವೃತ್ತಿಪರ ಪರಿವರ್ತಕ ಸಾಮರ್ಥ್ಯ | ಕೇಂದ್ರ ಪರಿಹಾರ ಸಾಮರ್ಥ್ಯದ ಆಯ್ಕೆಯ ಪ್ರಶ್ನೆ ಕೋಷ್ಟಕ | |||||
| ಸುರಂಗಮಾರ್ಗಗಳು, ಸುರಂಗಗಳು, ಹೆಚ್ಚಿನ ವೇಗದ ರೈಲುಗಳು, ವಿಮಾನ ನಿಲ್ದಾಣಗಳು | ದೂರಸಂಪರ್ಕ, ವಾಣಿಜ್ಯ ನಿರ್ಮಾಣ, ಲೋಹಶಾಸ್ತ್ರ, ಬ್ಯಾಂಕಿಂಗ್ | ವೈದ್ಯಕೀಯ ಉದ್ಯಮ | ಆಟೋಮೊಬೈಲ್ ತಯಾರಿಕೆ, ಹಡಗು ತಯಾರಿಕೆ | ರಾಸಾಯನಿಕ, ಪೆಟ್ರೋಲಿಯಂ | ಮೆಟಲರ್ಜಿಕಲ್ ಉದ್ಯಮ | |
| ಹಾರ್ಮೋನಿಕ್ ಪ್ರವಾಹದ ಆವರ್ತನ ವ್ಯತ್ಯಾಸ | 15% | 20% | 25% | 30% | 35% | 40% |
| 200 ಕೆ.ವಿ.ಎ | 50A | 50A | 100A | 100A | 100A | 100A |
| 250 ಕೆ.ವಿ.ಎ | 50A | 100A | 100A | 100A | 150A | 150A |
| 315 ಕೆ.ವಿ.ಎ | 100A | 100A | 150A | 150A | 150A | 200A |
| 400 ಕೆ.ವಿ.ಎ | 100A | 150A | 150A | 200A | 200A | 250A |
| 500 ಕೆ.ವಿ.ಎ | 100A | 150A | 200A | 200A | 250A | 300A |
| 630 ಕೆ.ವಿ.ಎ | 150A | 200A | 250A | 300A | 350A | 400A |
| 800 ಕೆ.ವಿ.ಎ | 200A | 250A | 300A | 350A | 450A | 500A |
| 1000 ಕೆ.ವಿ.ಎ | 200A | 300A | 400A | 450A | 550A | 600A |
| 1250 ಕೆ.ವಿ.ಎ | 300A | 350A | 450A | 550A | 650A | 750A |
| 1600 ಕೆ.ವಿ.ಎ | 350A | 500A | 600A | 700A | 850A | 950A |
| 2000 ಕೆ.ವಿ.ಎ | 450A | 600A | 750A | 900A | 1050A | 1200A |
| 2500 ಕೆ.ವಿ.ಎ | 550A | 750A | 900A | 1150A | 1300A | 1500A |
| *ಗಮನಿಸಿ: ಮೇಲಿನ ಕೋಷ್ಟಕದಲ್ಲಿನ AHF ಸಾಮರ್ಥ್ಯವನ್ನು 80 ಪ್ರತಿಶತದಷ್ಟು ಟ್ರಾನ್ಸ್‌ಫಾರ್ಮರ್ ಲೋಡ್ ಅಂಶದಲ್ಲಿ ಪಡೆಯಲಾಗುತ್ತದೆ.ನಿಜವಾದ ಯೋಜನೆಗಳಲ್ಲಿ, AHF ಸಾಮರ್ಥ್ಯವನ್ನು ಈ ಕೋಷ್ಟಕದಲ್ಲಿನ 80 % ರಷ್ಟು ಲೋಡ್ ಅಂಶದೊಂದಿಗೆ ಲೋಡ್ ಅಂಶದ ಮೌಲ್ಯವನ್ನು ಹೋಲಿಸುವ ಮೂಲಕ ಪ್ರಮಾಣಾನುಗುಣವಾಗಿ ಪಡೆಯಲಾಗುತ್ತದೆ. | ||||||
| * ಈ ಕೋಷ್ಟಕವು ಆಯ್ಕೆಯ ಉಲ್ಲೇಖಕ್ಕಾಗಿ ಮಾತ್ರ | ||||||
ಕೆಲಸದ ತತ್ವ
ಬಾಹ್ಯ CT ಲೋಡ್ ಕರೆಂಟ್ ಅನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ, CPU ಸುಧಾರಿತ ಲಾಜಿಕ್ ಕಂಟ್ರೋಲ್ ಅಂಕಗಣಿತವನ್ನು ಹೊಂದಿರುವ DSP, ಸೂಚನಾ ಪ್ರವಾಹವನ್ನು ತ್ವರಿತವಾಗಿ ಟ್ರ್ಯಾಕ್ ಮಾಡಬಹುದು, ಬುದ್ಧಿವಂತ FFT ಅನ್ನು ಬಳಸಿಕೊಂಡು ಲೋಡ್ ಪ್ರವಾಹವನ್ನು ಸಕ್ರಿಯ ಶಕ್ತಿ ಮತ್ತು ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ ಶಕ್ತಿಯಾಗಿ ವಿಭಜಿಸುತ್ತದೆ ಮತ್ತು ಹಾರ್ಮೋನಿಕ್ ವಿಷಯವನ್ನು ತ್ವರಿತವಾಗಿ ಮತ್ತು ನಿಖರವಾಗಿ ಲೆಕ್ಕಾಚಾರ ಮಾಡುತ್ತದೆ.ನಂತರ ಇದು 20KHZ ಆವರ್ತನದಲ್ಲಿ IGBT ಅನ್ನು ಆನ್ ಮತ್ತು ಆಫ್ ಮಾಡಲು ಆಂತರಿಕ IGBT ಯ ಡ್ರೈವರ್ ಬೋರ್ಡ್‌ಗೆ PWM ಸಂಕೇತವನ್ನು ಕಳುಹಿಸುತ್ತದೆ.ಅಂತಿಮವಾಗಿ ಇನ್ವರ್ಟರ್ ಇಂಡಕ್ಷನ್ನಲ್ಲಿ ವಿರುದ್ಧ ಹಂತದ ಪರಿಹಾರ ಪ್ರವಾಹವನ್ನು ಉತ್ಪಾದಿಸುತ್ತದೆ, ಅದೇ ಸಮಯದಲ್ಲಿ CT ಔಟ್ಪುಟ್ ಕರೆಂಟ್ ಅನ್ನು ಪತ್ತೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಋಣಾತ್ಮಕ ಪ್ರತಿಕ್ರಿಯೆ DSP ಗೆ ಹೋಗುತ್ತದೆ.ನಂತರ DSP ಹೆಚ್ಚು ನಿಖರವಾದ ಮತ್ತು ಸ್ಥಿರವಾದ ವ್ಯವಸ್ಥೆಯನ್ನು ಸಾಧಿಸಲು ಮುಂದಿನ ತಾರ್ಕಿಕ ನಿಯಂತ್ರಣವನ್ನು ಮುಂದುವರಿಸುತ್ತದೆ.
ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು
| ಮಾದರಿ | 220V ಸರಣಿ | 400V ಸರಣಿ | 500V ಸರಣಿ | 690V ಸರಣಿ |
| ರೇಟ್ ಮಾಡಲಾದ ಪರಿಹಾರ ಪ್ರಸ್ತುತ | 23A | 15A, 25A, 50A 75A, 100A, 150A | 100A | 100A |
| ನಾಮಮಾತ್ರ ವೋಲ್ಟೇಜ್ | AC220V (-20%~+15%) | AC400V (-40%~+15%) | AC500V (-20%~+15%) | AC690V (-20%~+15%) |
| ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ | 50/60Hz±5% | |||
| ನೆಟ್ವರ್ಕ್ | ಒಂದೇ ಹಂತದಲ್ಲಿ | 3 ಹಂತ 3 ತಂತಿ / 3 ಹಂತ 4 ತಂತಿ | ||
| ಪ್ರತಿಕ್ರಿಯೆ ಸಮಯ | <40ಮಿ.ಸೆ | |||
| ಹಾರ್ಮೋನಿಕ್ಸ್ ಫಿಲ್ಟರಿಂಗ್ | 2 ರಿಂದ 50 ನೇ ಹಾರ್ಮೋನಿಕ್ಸ್, ಪರಿಹಾರದ ಸಂಖ್ಯೆಯನ್ನು ಆಯ್ಕೆ ಮಾಡಬಹುದು ಮತ್ತು ಏಕ ಪರಿಹಾರದ ಶ್ರೇಣಿಯನ್ನು ಸರಿಹೊಂದಿಸಬಹುದು | |||
| ಹಾರ್ಮೋನಿಕ್ ಪರಿಹಾರ ದರ | >92% | |||
| ತಟಸ್ಥ ಲೈನ್ ಫಿಲ್ಟರಿಂಗ್ ಸಾಮರ್ಥ್ಯ | / | 3 ಹಂತ 4 ತಂತಿ ತಟಸ್ಥ ರೇಖೆಯ ಫಿಲ್ಟರಿಂಗ್ ಸಾಮರ್ಥ್ಯವು ಹಂತದ ಫಿಟರಿಂಗ್‌ಗಿಂತ 3 ಪಟ್ಟು ಹೆಚ್ಚು | ||
| ಯಂತ್ರ ದಕ್ಷತೆ | >97% | |||
| ಸ್ವಿಚಿಂಗ್ ಆವರ್ತನ | 32kHz | 16kHz | 12.8kHz | 12.8kHz |
| ಕಾರ್ಯ | ಹಾರ್ಮೋನಿಕ್ಸ್ನೊಂದಿಗೆ ವ್ಯವಹರಿಸಿ | |||
| ಸಮಾನಾಂತರವಾಗಿ ಸಂಖ್ಯೆಗಳು | ಯಾವುದೇ ಮಿತಿಯಿಲ್ಲ. ಒಂದು ಕೇಂದ್ರೀಕೃತ ಮಾನಿಟರಿಂಗ್ ಮಾಡ್ಯೂಲ್ ಅನ್ನು 8 ಪವರ್ ಮಾಡ್ಯೂಲ್‌ಗಳವರೆಗೆ ಅಳವಡಿಸಬಹುದಾಗಿದೆ | |||
| ಸಂವಹನ ವಿಧಾನಗಳು | ಎರಡು-ಚಾನೆಲ್ RS485 ಸಂವಹನ ಇಂಟರ್ಫೇಸ್ (GPRS/WIFI ನಿಸ್ತಂತು ಸಂವಹನವನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ) | |||
| ವ್ಯತಿರಿಕ್ತತೆಯಿಲ್ಲದ ಆಲ್ಫಿಟ್ಯೂಡ್ | <2000ಮೀ | |||
| ತಾಪಮಾನ | -20~+50℃ | |||
| ಆರ್ದ್ರತೆ | <90%RH, ಮೇಲ್ಮೈಯಲ್ಲಿ ಘನೀಕರಣವಿಲ್ಲದೆ ಸರಾಸರಿ ಮಾಸಿಕ ಕನಿಷ್ಠ ತಾಪಮಾನವು 25 ° C ಆಗಿದೆ | |||
| ಮಾಲಿನ್ಯ ಮಟ್ಟ | ಹಂತ III ಕೆಳಗೆ | |||
| ರಕ್ಷಣೆ ಕಾರ್ಯ | ಓವರ್‌ಲೋಡ್ ರಕ್ಷಣೆ, ಹಾರ್ಡ್‌ವೇರ್ ಓವರ್-ಕರೆಂಟ್ ರಕ್ಷಣೆ, ಓವರ್-ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ, ವಿದ್ಯುತ್ ವೈಫಲ್ಯದ ರಕ್ಷಣೆ, ಅಧಿಕ-ತಾಪಮಾನ ರಕ್ಷಣೆ, ಆವರ್ತನ ಅಸಂಗತ ರಕ್ಷಣೆ, ಶಾರ್ಟ್ ಸರ್ಕ್ಯೂಟ್ ರಕ್ಷಣೆ, ಇತ್ಯಾದಿ | |||
| ಶಬ್ದ | <50dB | <60dB | <65dB | |
| ಸ್ಥಾಪನೆ | ರ್ಯಾಕ್/ವಾಲ್-ಮೌಂಟೆಡ್ | |||
| ಸಾಲಿನ ದಾರಿಯಲ್ಲಿ | ಹಿಂದಿನ ಪ್ರವೇಶ (ರ್ಯಾಕ್ ಪ್ರಕಾರ), ಮೇಲಿನ ಪ್ರವೇಶ (ಗೋಡೆ-ಆರೋಹಿತವಾದ ಪ್ರಕಾರ) | |||
| ರಕ್ಷಣೆಯ ದರ್ಜೆ | IP20 | |||
ಉತ್ಪನ್ನ ನಾಮಕರಣ

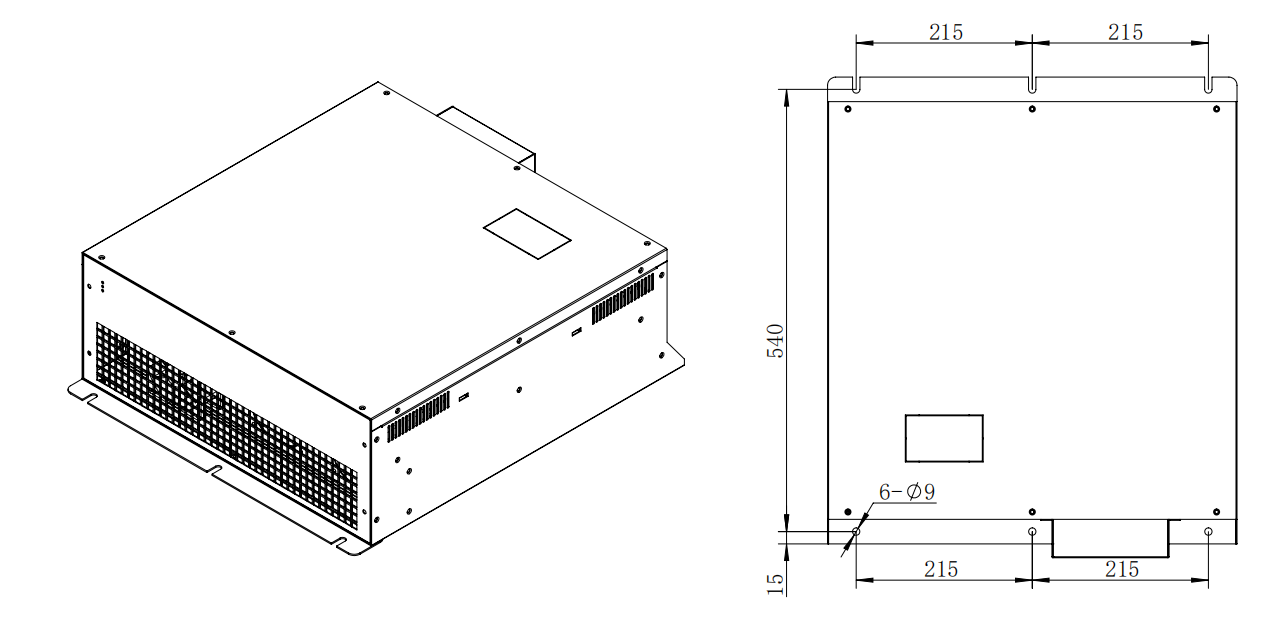

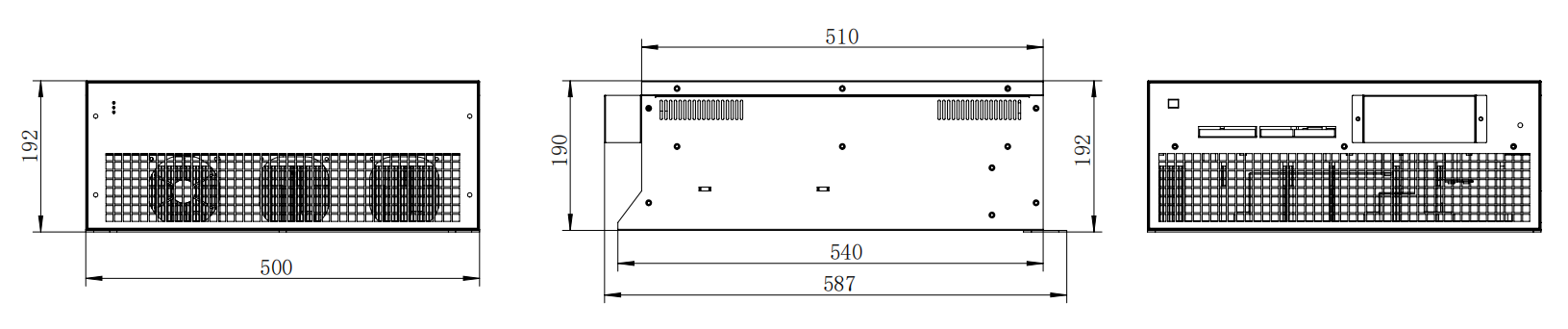

ಉತ್ಪನ್ನ ಗೋಚರತೆ
